Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

19 de marzo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TROQUELADORA BATESVILLE
Dirección: Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro.
Responsable Equipo: JOSE ZARATE LOPEZ
Correo: Jose.zarate@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del punto de medición: Transformador TR1 1500KVA
Descripción general de la carga: Prensas Soldadora Tablero I-Line Electroducto 1 (600 A), Banco de capacitores.
Información del Medidor PQ
Marca: Acuvim-EL-D-mV, V4P1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 KV
Nivel de tensión del punto de medición: 480/277 V
Medición: Mensual
Fecha de medición inicial: 12/02/2025
Fecha de medición final: 13/03/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • De los límites generales de calidad de la energía se observa que todos los valores están dentro de los valores promedio recomendados.
Tip
  • Ninguno.
Importante
  • Durante los fines de semana, se observa lo siguiente: Es el periodo de menor demanda, se inyecta potencia reactiva a la red, y el voltaje es elevado. Es importante no inyectar potencia reactiva a la red en estos periodos de demanda baja, dado que se eleva la tensión. Por lo que se recomienda revisar la operación de los bancos de capacitores.
Precaución

  • Los bancos de capacitores existentes pueden estar trabajando bajo condiciones no adecuadas. Se recomienda revisar la operación del banco de capacitores, revisar que no esté expuesto a nivel de tensión por arriba de su nominal y revisar su velocidad de operación, esto debido que la variación de la potencia reactiva es de más de 50 kVAr/min, por lo que el banco debe de ser más rápido a esa variación. Es posible que se requieran bancos de capacitores con reactor de rechazo, automatizado con tiristores y de mayor capacidad a los existentes de 250 kVAr, todo ello con la finalidad de poder compensar las variaciones rápidas de la potencia reactiva, y reducir cualquier problema en los capacitores debido a las armónicas.

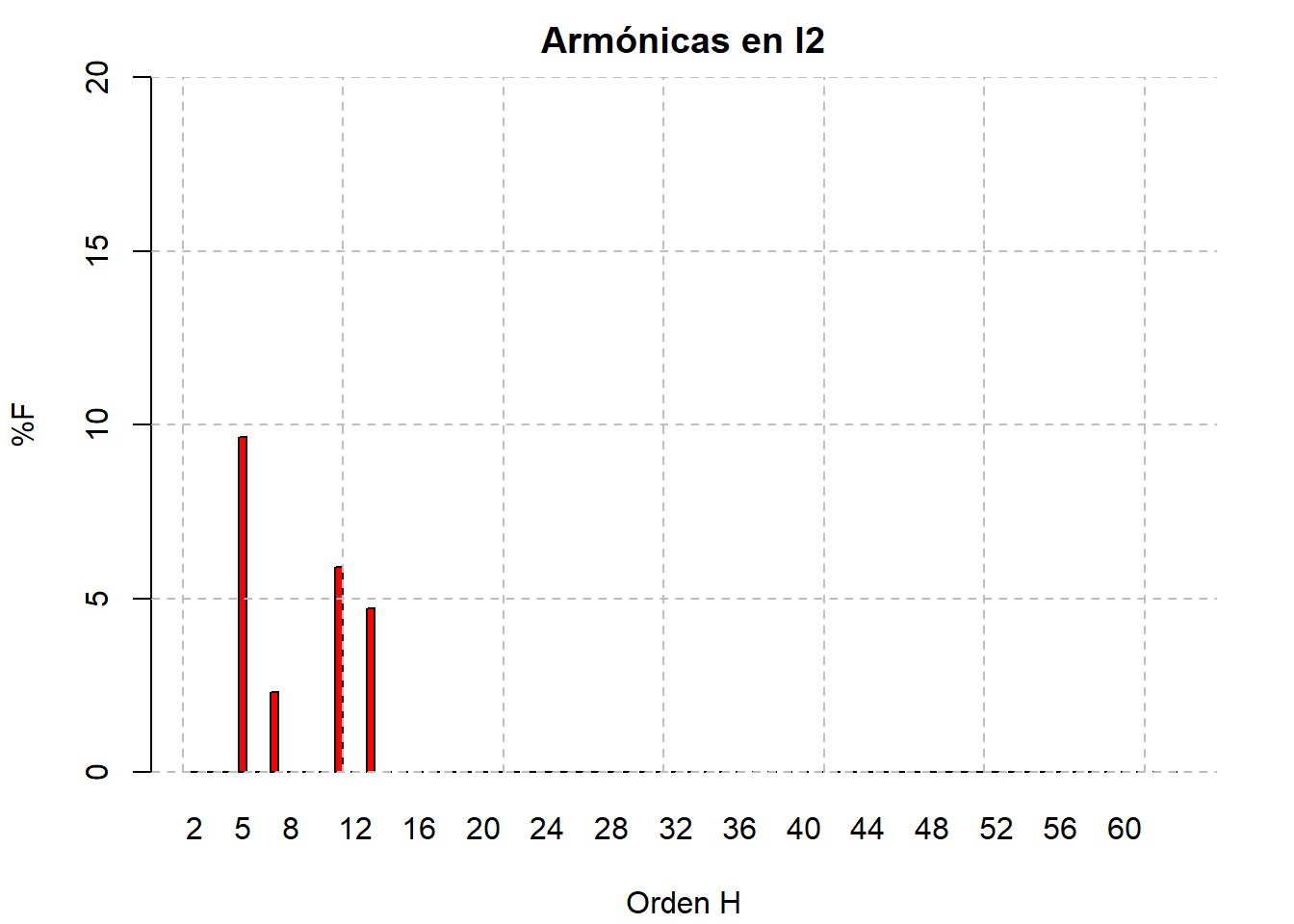

  • La distorsión armónica de la corriente oscila alrededor del 13%, siendo las armónicas más representativas la 5ª, 11ª y 13ª, con un 12%, 7% y 5%, respectivamente. Es recomendable estar observando estas armónicas, pues de incrementarse será necesario utilizar un filtro.

Advertencia
  • Seguir operando los bancos de capacitores existentes no se tendrá un adecuado factor de potencia instantáneo. Aunque el factor de potencia global es bueno, este varía mucho entre valores de 1.0 y 0.6 lo que indica una mala compensación de reactivos y variaciones de la tensión.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 279 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.65 0 - 5 %
THDi % 13.38 ---
Desbalance Dv % 0.61 0 - 2 %
Desbalance Di % 10.19 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
52.05 86.13 365.14 341.63 483.12 526.11 636.89
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−78.19 −23.54 93.27 92.35 239.80 330.00 562.07
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
55.41 91.53 381.71 361.69 533.00 599.47 871.12
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.56 0.86 0.96 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.77 1.19 1.76 1.84 2.65 2.93 3.88
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.36 4.07 7.07 7.90 13.38 24.61 40.95
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.30 0.41 0.51 0.52 0.61 1.06 3.68
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.07 4.45 6.67 7.09 10.19 16.82 51.41
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.87 59.96 60.00 60.00 60.04 60.05 60.14
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
256.85 272.80 279.18 280.37 291.11 293.54 296.24
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
57.12 106.97 451.25 431.51 645.95 736.95 1,761.80

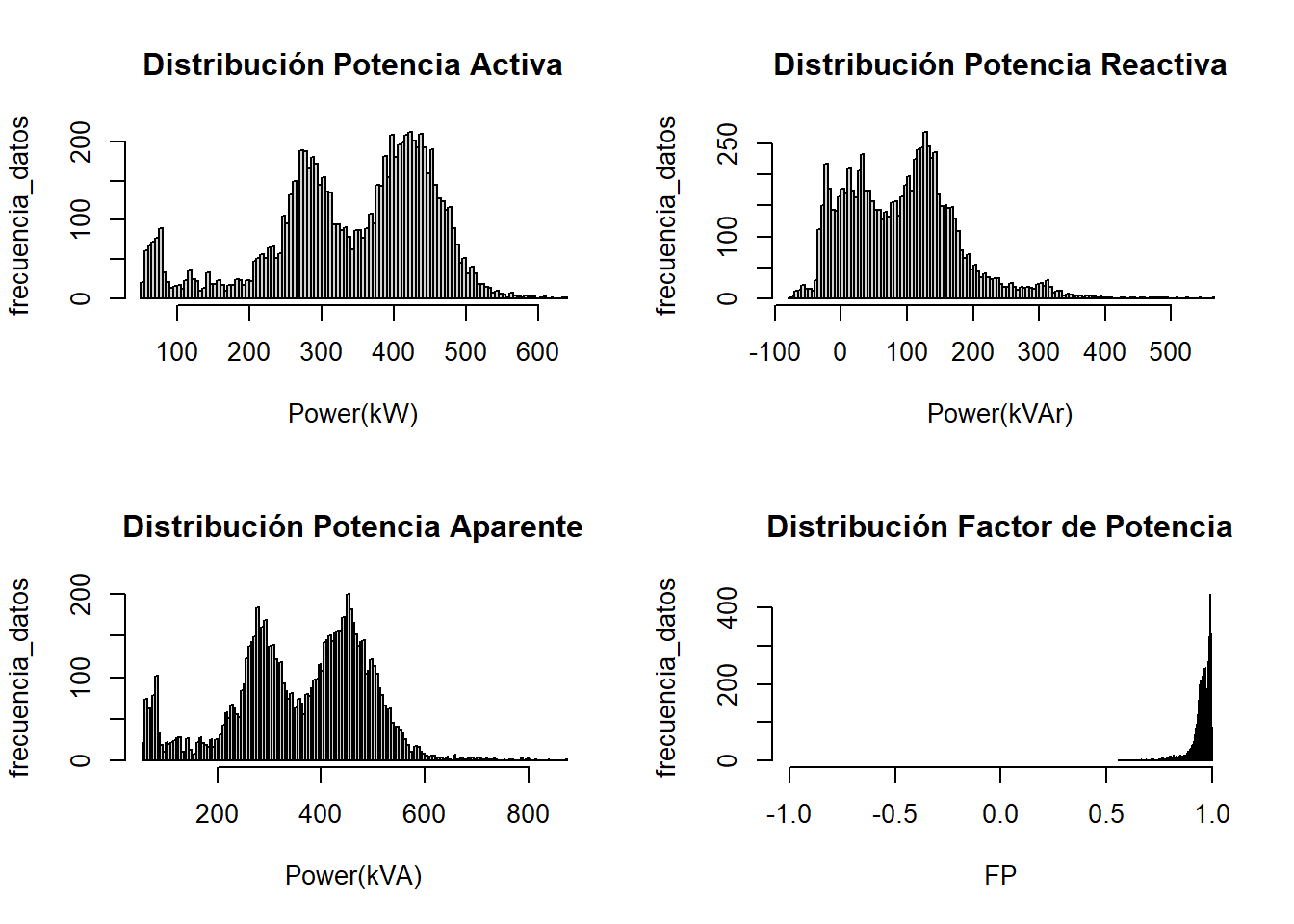

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 52 Min. :-78 Min. : 55 Min. :0.56
1st Qu.:274 1st Qu.: 26 1st Qu.:278 1st Qu.:0.94
Median :365 Median : 93 Median :382 Median :0.96
Mean :342 Mean : 92 Mean :362 Mean :0.95
3rd Qu.:428 3rd Qu.:142 3rd Qu.:457 3rd Qu.:0.98
Max. :637 Max. :562 Max. :871 Max. :1.00

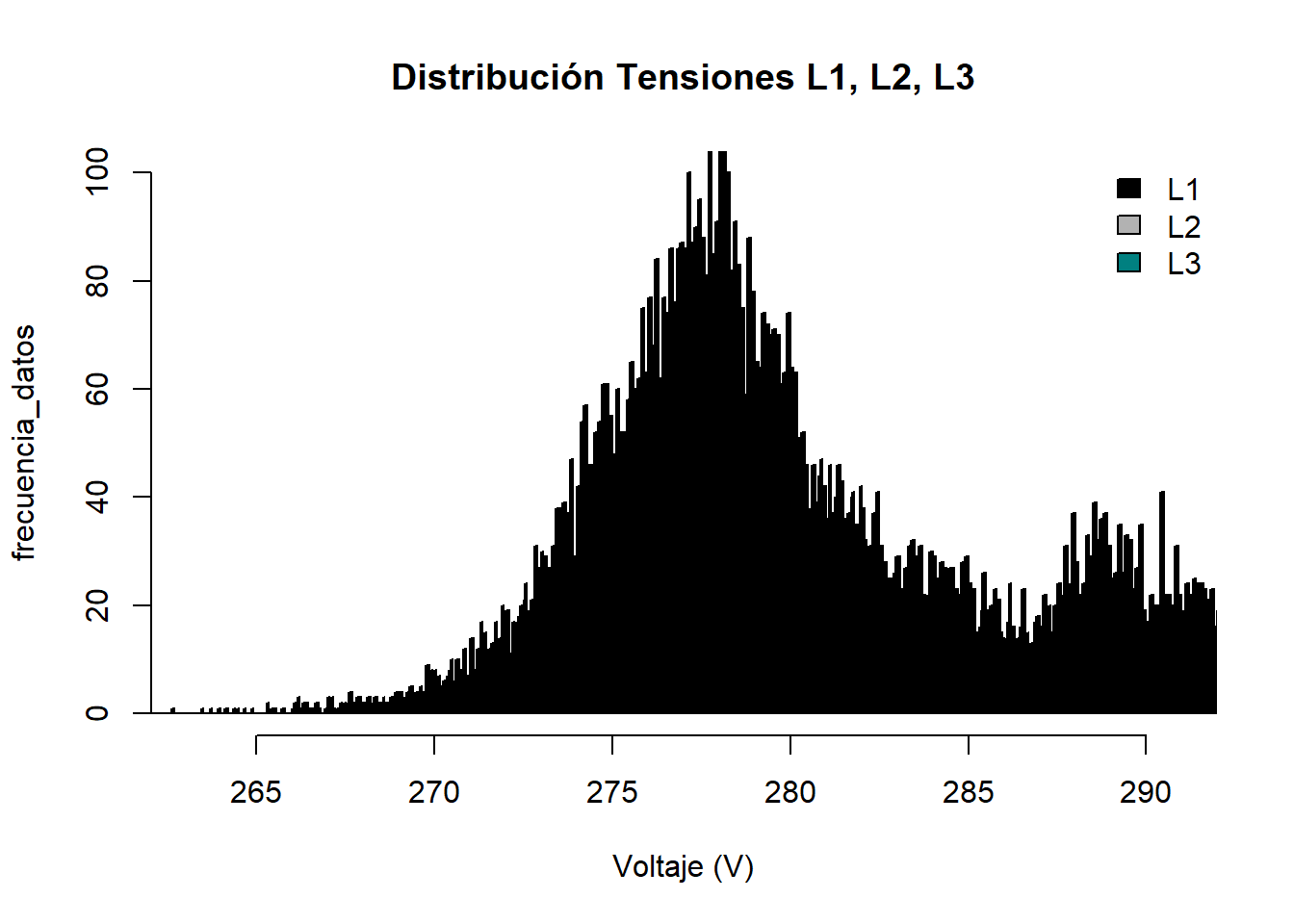

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :257 Min. :268 Min. :260
1st Qu.:276 1st Qu.:278 1st Qu.:275
Median :279 Median :281 Median :278
Mean :280 Mean :282 Mean :279
3rd Qu.:283 3rd Qu.:285 3rd Qu.:282
Max. :294 Max. :296 Max. :293

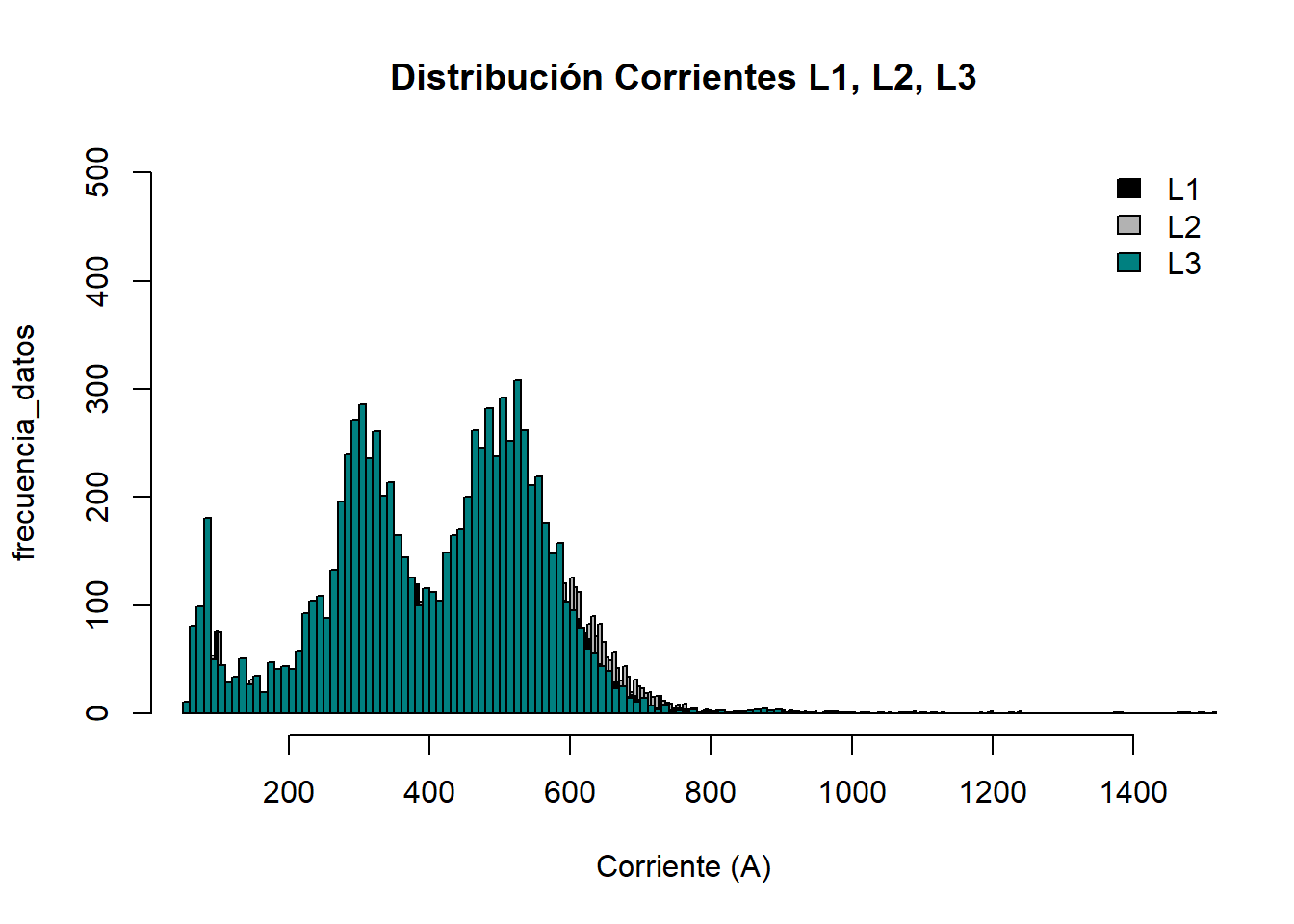

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 61 Min. : 70 Min. : 57
1st Qu.: 339 1st Qu.: 344 1st Qu.: 301
Median : 462 Median : 476 Median : 427
Mean : 437 Mean : 452 Mean : 405
3rd Qu.: 554 3rd Qu.: 575 3rd Qu.: 519
Max. :1461 Max. :1195 Max. :1762

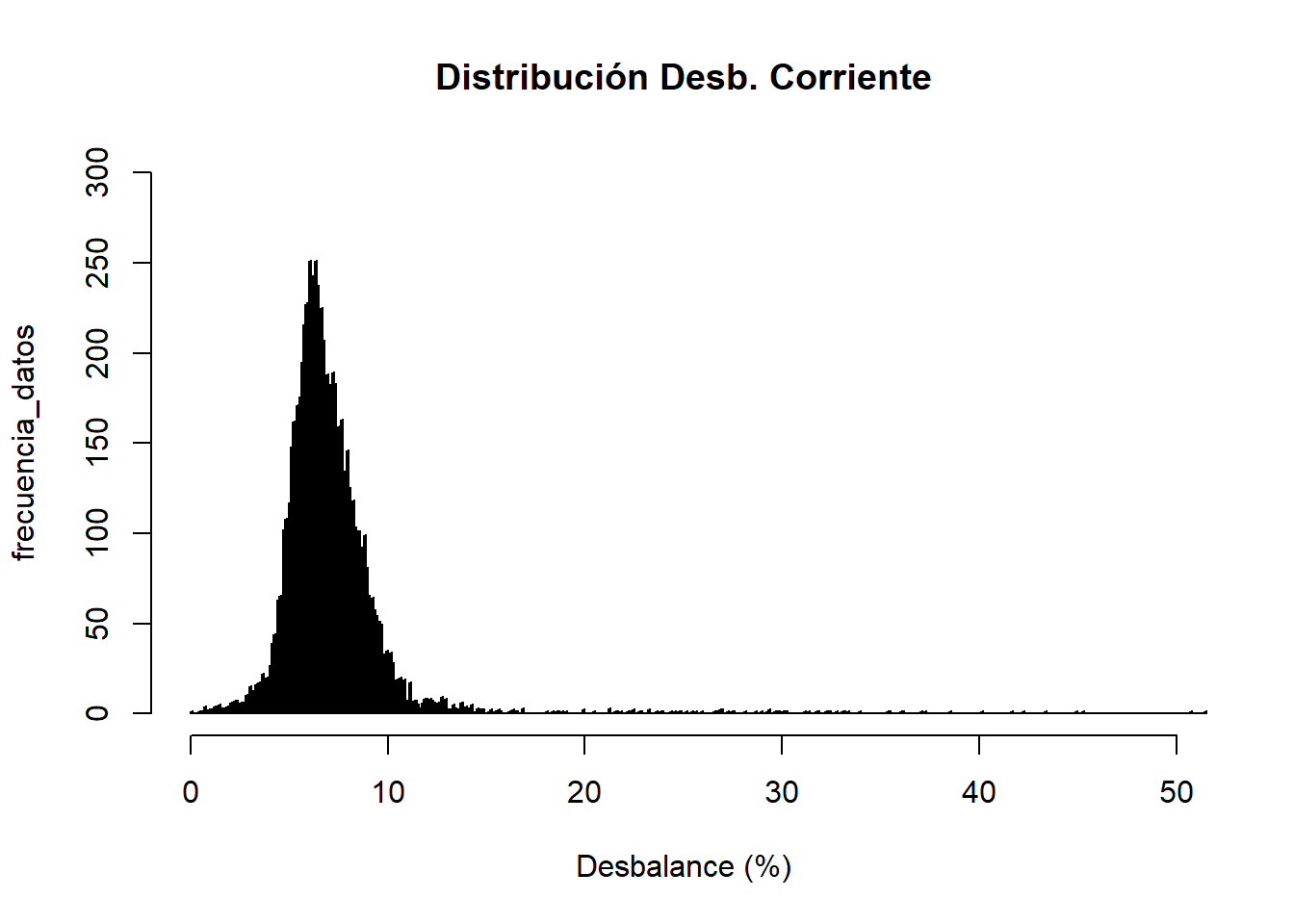

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.075 Min. :0.30
1st Qu.: 5.744 1st Qu.:0.47
Median : 6.668 Median :0.51
Mean : 7.092 Mean :0.52
3rd Qu.: 7.907 3rd Qu.:0.55
Max. :51.415 Max. :3.68

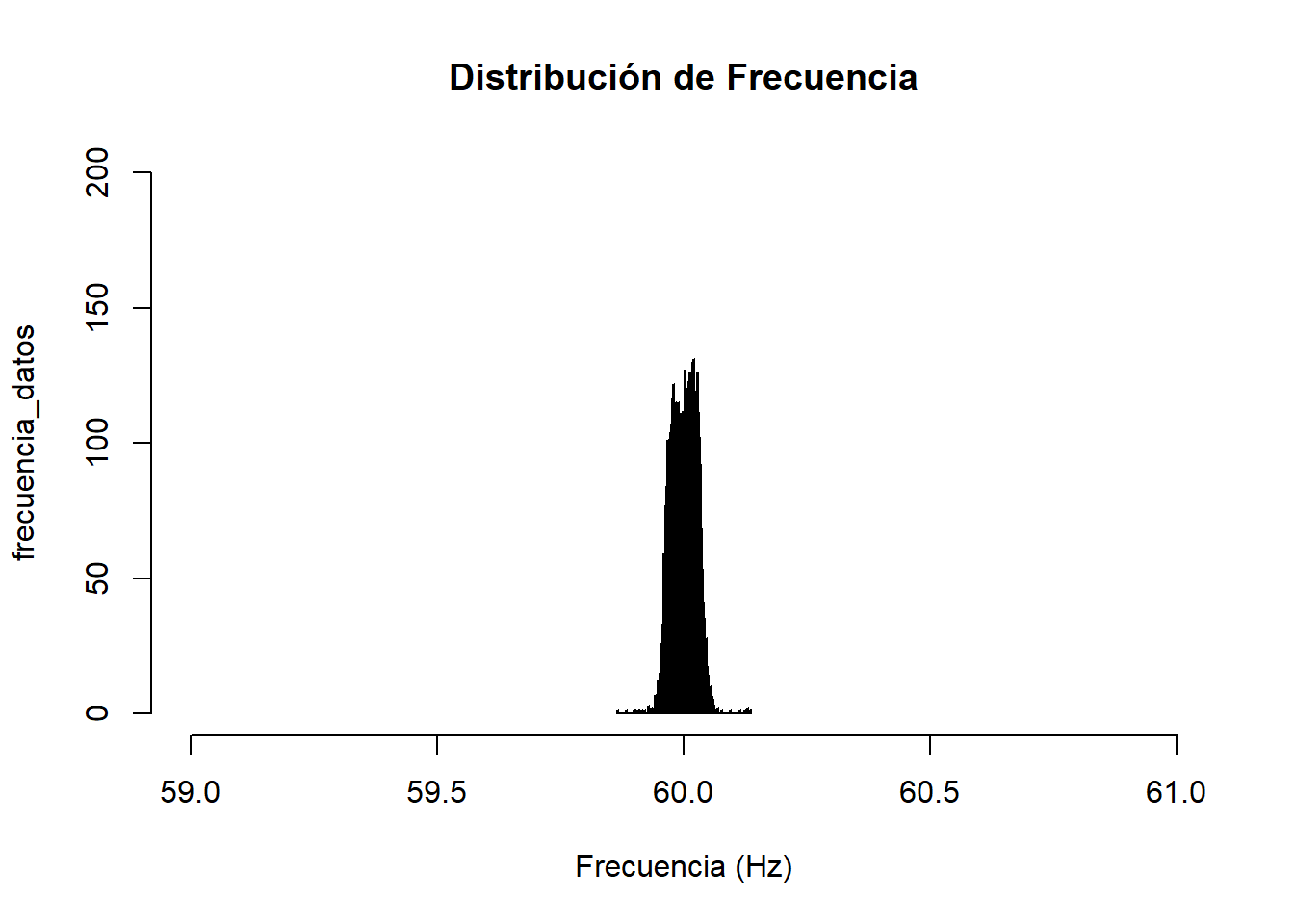

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.87
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.14

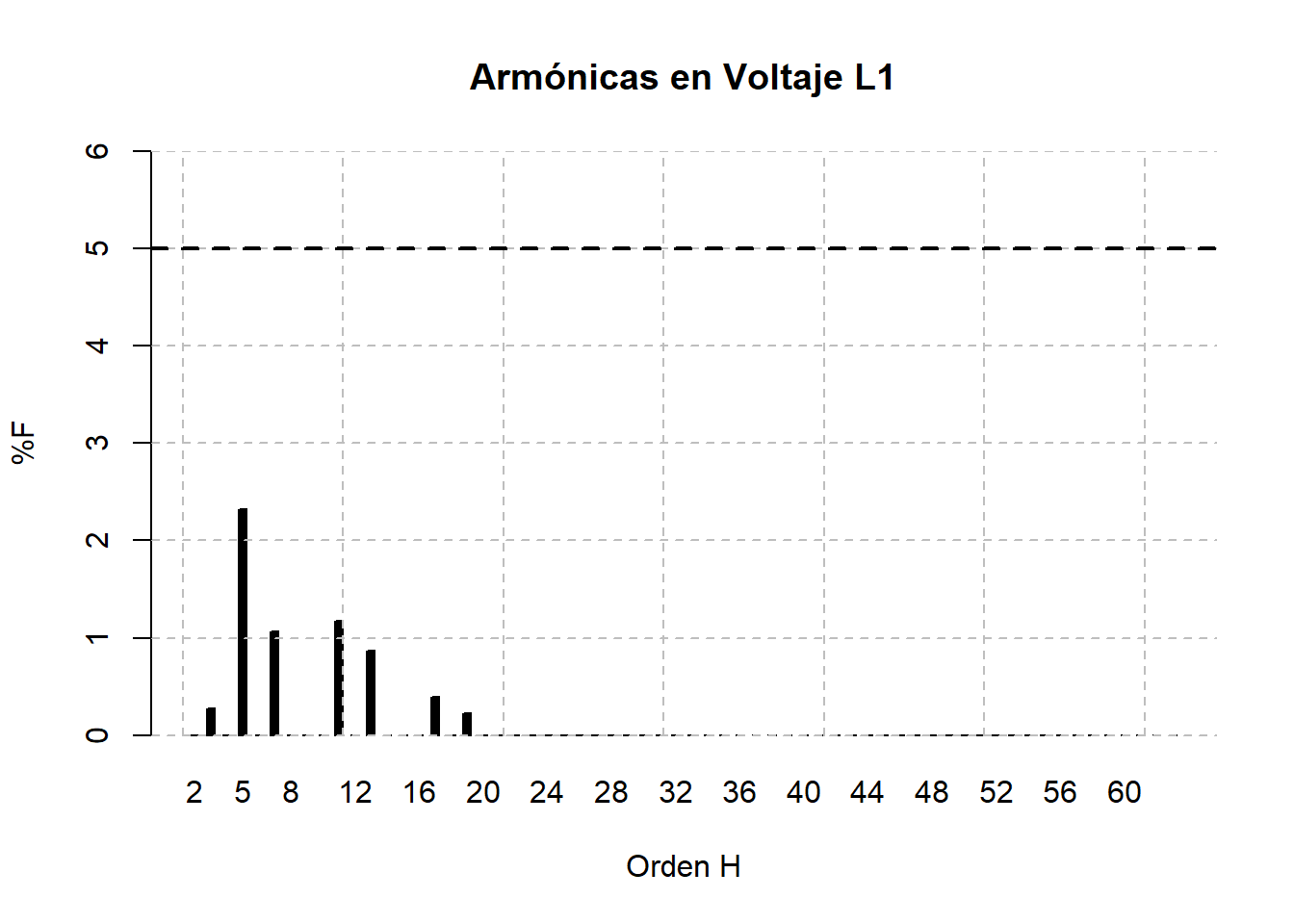

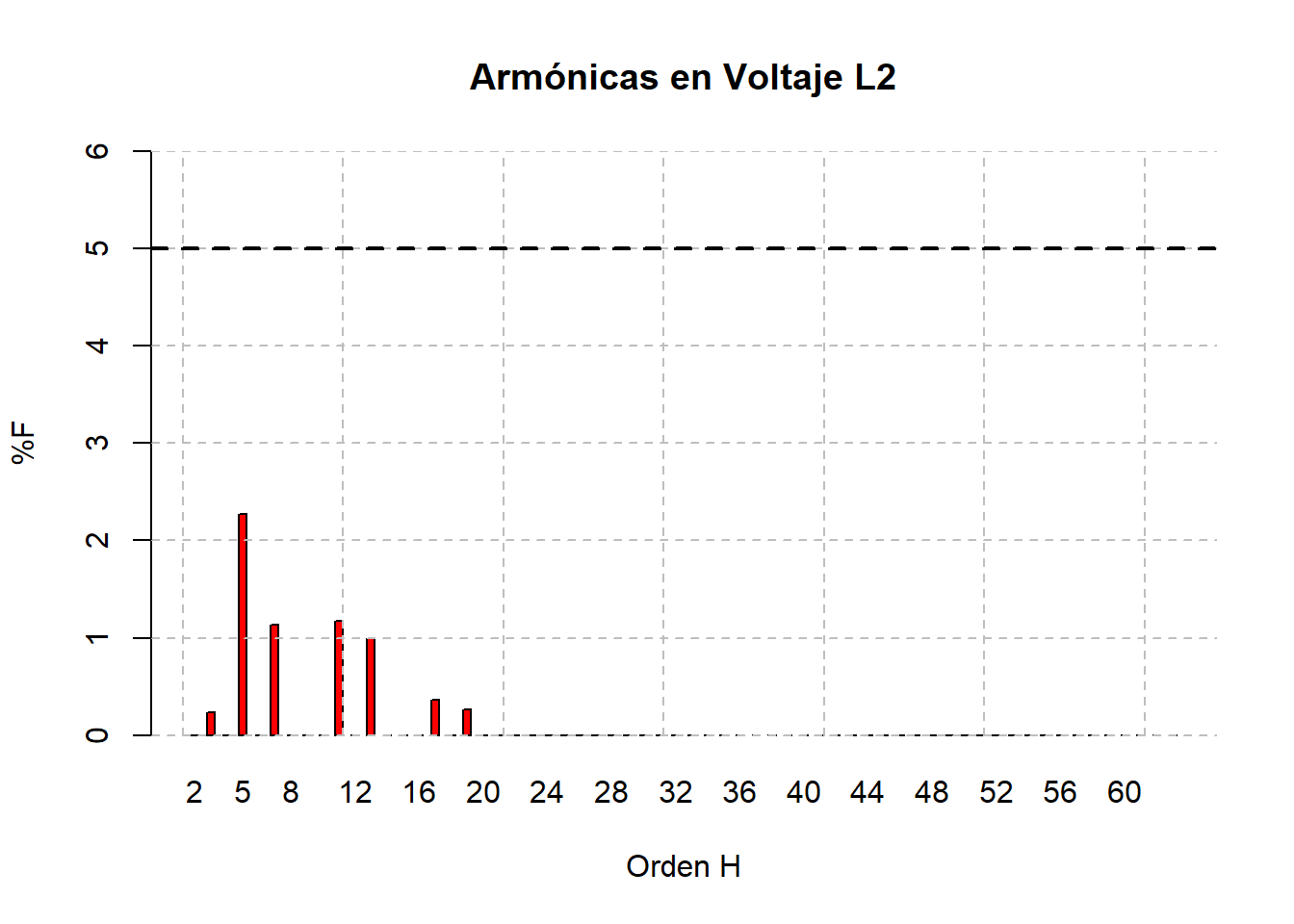

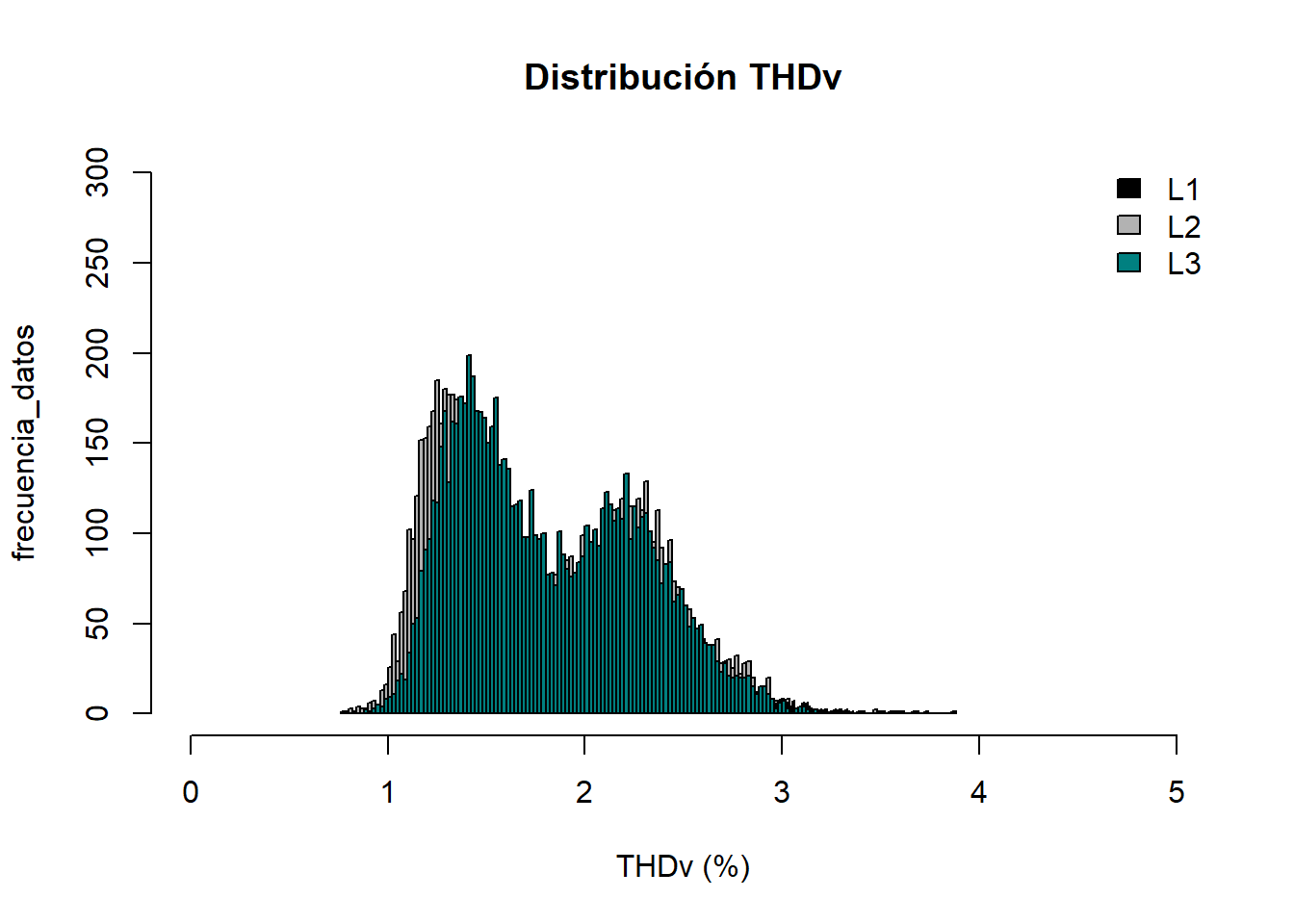

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.9 Min. :0.77 Min. :0.88
1st Qu.:1.5 1st Qu.:1.35 1st Qu.:1.43
Median :1.8 Median :1.70 Median :1.74
Mean :1.9 Mean :1.79 Mean :1.82
3rd Qu.:2.3 3rd Qu.:2.22 3rd Qu.:2.19
Max. :3.7 Max. :3.67 Max. :3.88

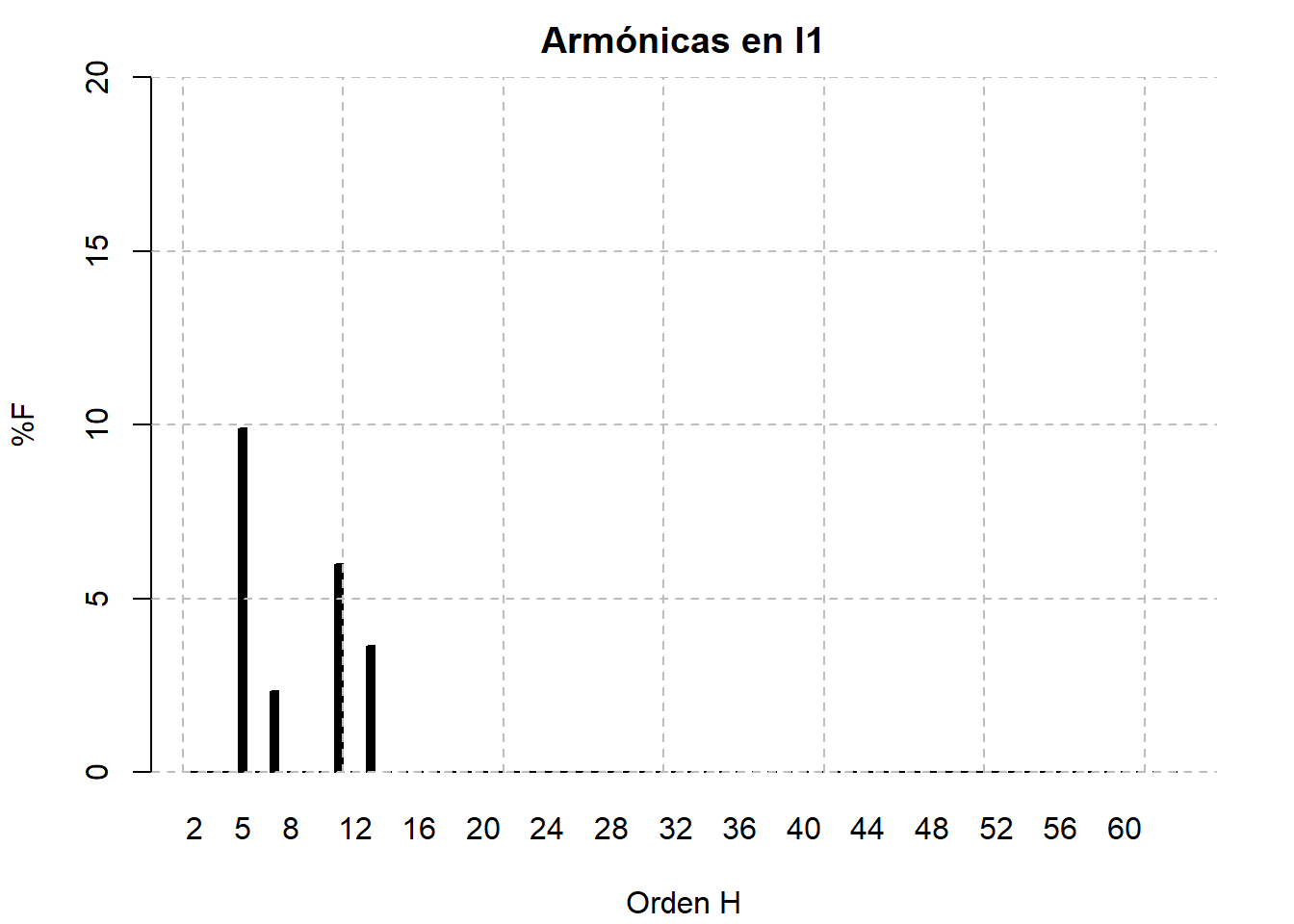

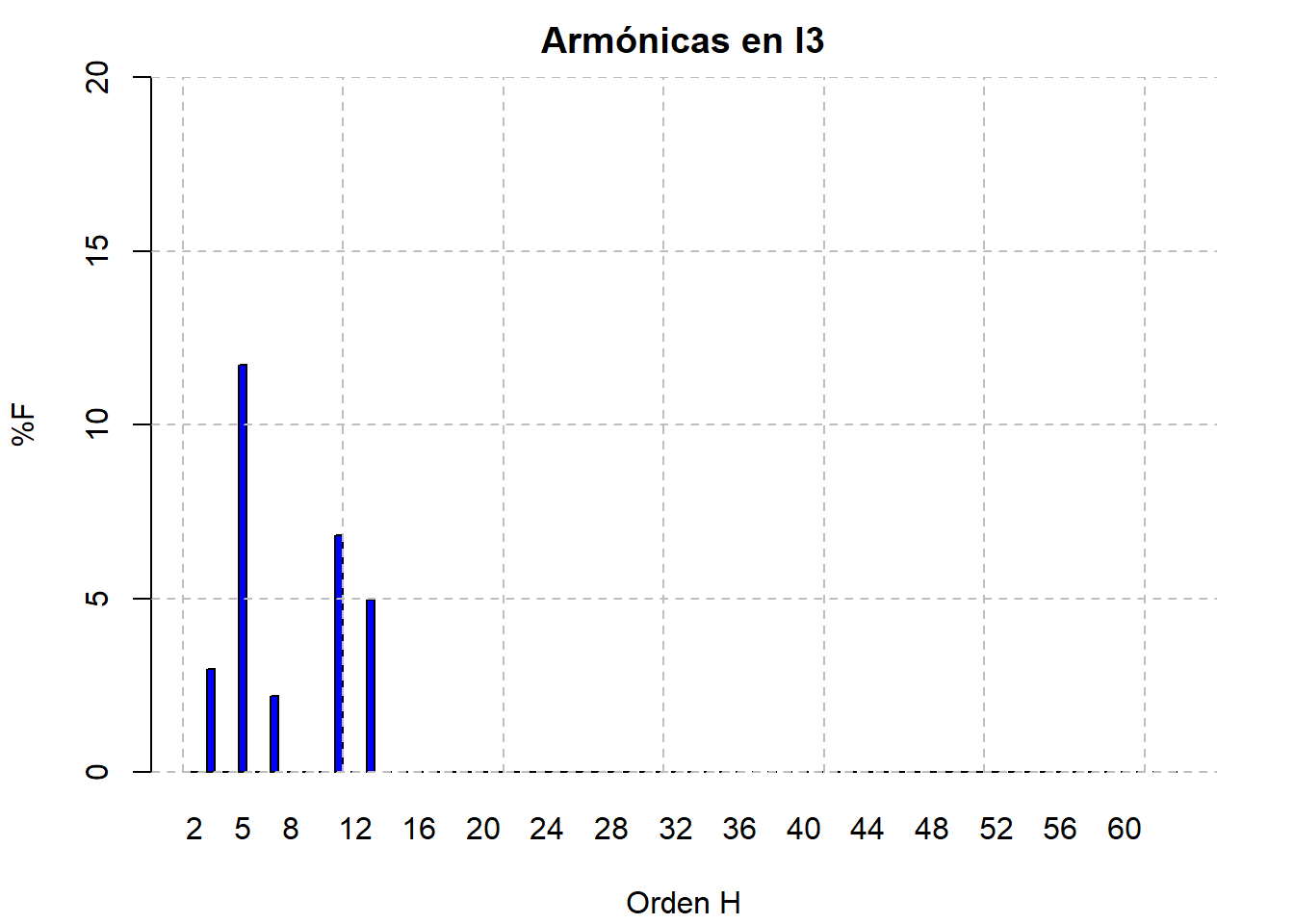

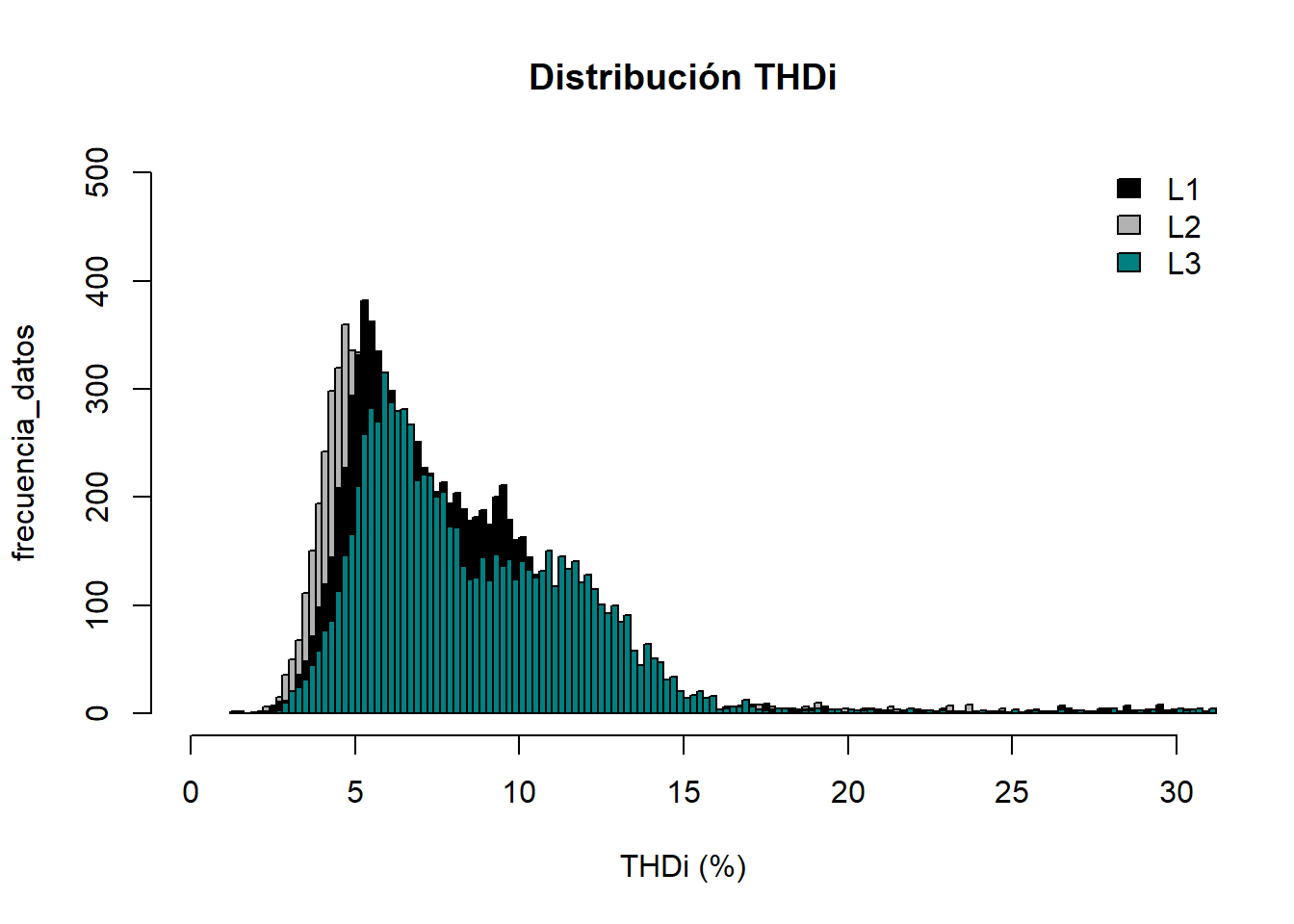

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 1.4 Min. : 1.4 Min. : 1.5
1st Qu.: 5.5 1st Qu.: 5.0 1st Qu.: 6.0
Median : 7.0 Median : 6.5 Median : 7.8
Mean : 7.7 Mean : 7.2 Mean : 8.8
3rd Qu.: 9.1 3rd Qu.: 8.8 3rd Qu.:10.9
Max. :39.2 Max. :30.4 Max. :41.0

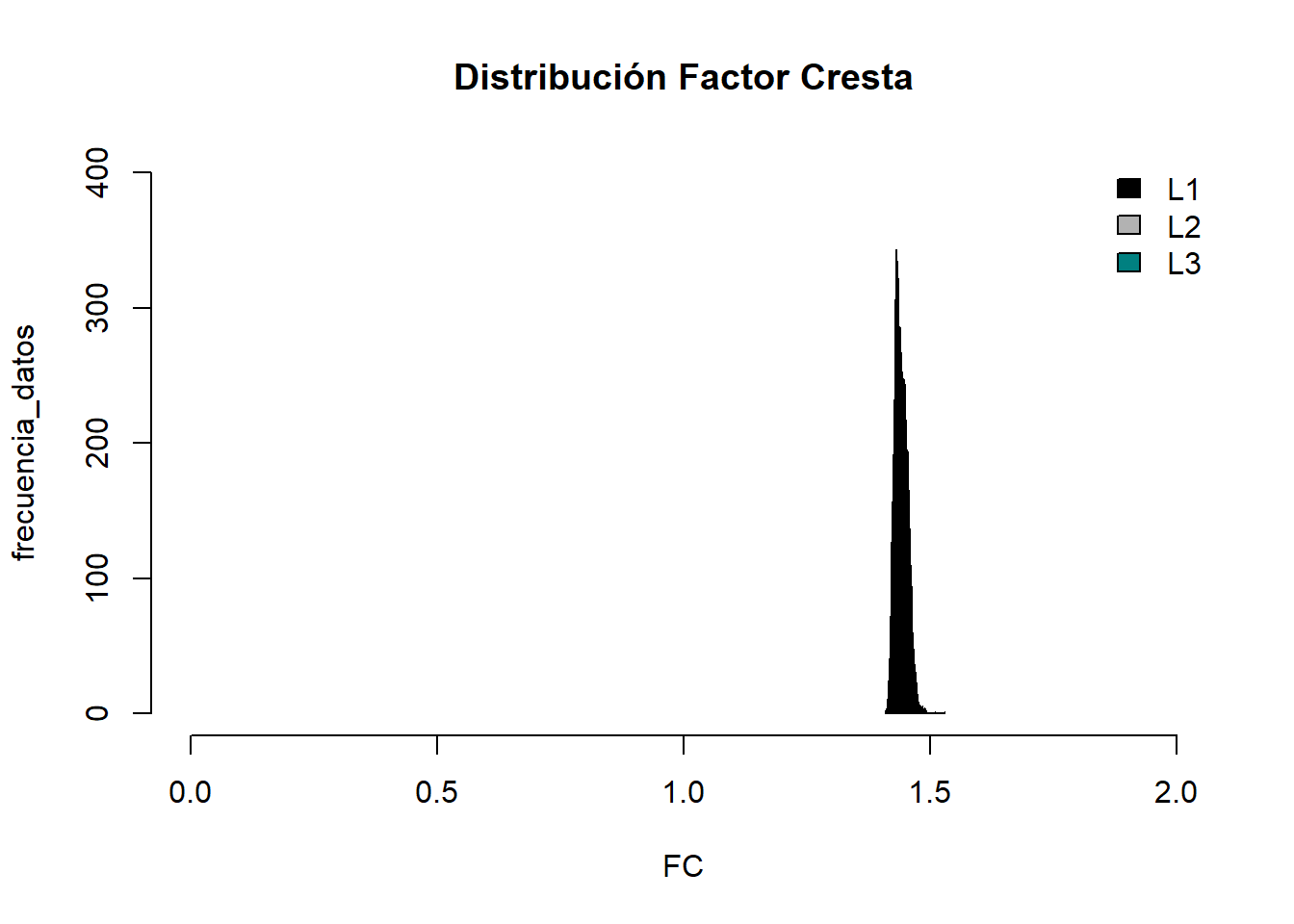

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.41 Min. :1.41 Min. :1.41
1st Qu.:1.43 1st Qu.:1.43 1st Qu.:1.43
Median :1.44 Median :1.44 Median :1.44
Mean :1.44 Mean :1.44 Mean :1.44
3rd Qu.:1.45 3rd Qu.:1.45 3rd Qu.:1.45
Max. :1.53 Max. :1.51 Max. :1.50
